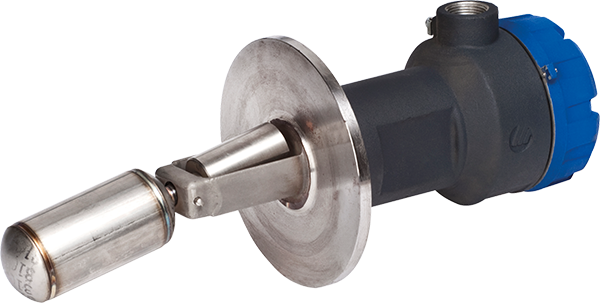

Tuffy® II Sygnalizatory pływakowe

Magnetrol

Sygnalizatory wykorzystujące wyporność pływaka do detekcji poziomu cieczy bądź rozdziału faz.

Kompaktowe wymiary umożliwią montaż w małych zbiornikach lub komorach poprzez dostępne przyłącza gwintowe lub kołnierzowe.

Dostępne są modele zarówno z elektrycznym sygnałem wyjściowym SPDT lub DPDT jak i pneumatycznym.

Zatwierdzenia i certyfikaty

PED
CE
NACE
ATEX Ex i
ATEX Ex d
EAC
FM
IECEx

Sygnalizacja poziomu w sygnalizatorach serii Tuffy® II jest realizowana poprzez wzajemne odpychanie się magnesów umieszczonych na module pływaka oraz mechanizmu wyłącznika oddzielonych od siebie niemagnetyczną barierą. Pływak podążając za zmianą poziomu cieczy powoduje przemieszczenie połączonego z nim magnesu w pole działania magnesu mechanizmu wyłącznika. Na skutek wzajemnego odpychania się tych samych biegunów magnetycznych magnes mechanizmu wyłącznika ulega przesunięciu, które aktywuje wyłącznik.

Ze względu na funkcjonalność i zastosowanie dostępne są następujące sygnalizatory:

Sygnalizatory z wąską histerezą
- T3B - sygnalizacja rozdziału faz
- T33 - części zwilżane z Hastelloy C - sygnalizacja poziomu
- T31 - przyłącze gwintowe lub kołnierzowe, części zwilżane ze stali węglowej lub kwasoodpornej - sygnalizacji poziomu cieczy o gęstości ≥ 0,4 kg/dm³
- T32 - przyłącze kołnierzowe, części zwilżane ze stali węglowej lub kwasoodpornej - sygnalizacja poziomu cieczy o gęstości ≥ 0,6 kg/dm³
- T35 - przyłącze gwintowe lub kołnierzowe, części zwilżane ze stali węglowej lub kwasoodpornej - sygnalizacja poziomu cieczy o gęstości ≥ 0,6 kg/dm³
- 039 - przyłącze gwintowe, elektryczny lub pneumatyczny sygnał wyjściowy - sygnalizacja poziomu cieczy o gęstości ≥ 0,4 lub 0,6 kg/dm³
Sygnalizatory z regulowaną histerezą
- T3C - przyłącze gwintowe lub kołnierzowe, części zwilżane ze stali węglowej lub kwasoodpornej - sygnalizacja poziomu cieczy o gęstości ≥ 0,78 kg/dm³
Cechy
temperatura medium: -55 do 400°C

ciśnienie maksymalne: do 150 bar abs

sygnalizacja wysokiego, niskiego poziomu lub kontrola pracy

konstrukcja wg NACE i/lub ASME B31.3

minimalna gęstość medium: 0,4 kg/dm³

posrebrzane lub pozłacane styki mikrowyłączników

dostępne mikrowyłączniki hermetyczne SPDT

opcjonalnie dostarczane z komorą bocznikową
- Zmienna poziom, rozdział faz
- Sygnał wyjściowy styk VDC, styk VAC, pneumatyczny
- ATEX Ex i, Ex d
- Przyłącze procesowe męskie 2 NPT, inne
- Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy
- Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
- Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
- Wykonanie obudowy aluminium
- Stopień ochrony obudowy IP65
`

Pokrewne produkty

Dane kontaktowe

MERCON Sp. z o.o.

ul. Toruńska 222
87-805 Włocławek

e-mail:

Szczegółowe dane

Pomiar ciśnienia

Poziom cieczy

Pomiar przepływu

Zawory

Poziom materiałów sypkich

Przepływ materiałów sypkich

Pomiar wilgotności

Pomiar zapylenia

Pomiar temperatury

Termografia

Detekcja gazów

Sterowanie

Tuffy® II Sygnalizatory pływakowe

Zatwierdzenia i certyfikaty

Sygnalizatory z wąską histerezą

Sygnalizatory z regulowaną histerezą

Cechy

Magnetrol Tuffy Karta katalogowa

Magnetrol Tuffy Instrukcja

Magnetrol Tuffy Raport FMEDA SIL

Magnetrol Tuffy Certyfikat ATEX Ex d

Magnetrol Tuffy Certyfikat ATEX Ex ia

Magnetrol Tuffy Certyfikat ATEX IECEx Ex d

Magnetrol Katalog skrócony EN

Pokrewne produkty

A 01 091 Sygnalizatory poziomu Trimod'Besta

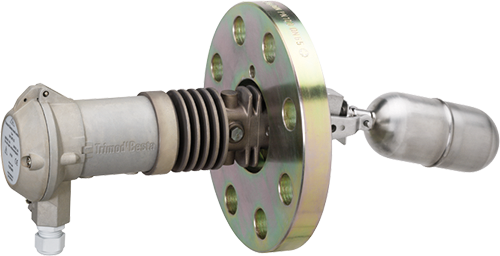

HA 24E 02 Sygnalizatory poziomu Trimod'Besta

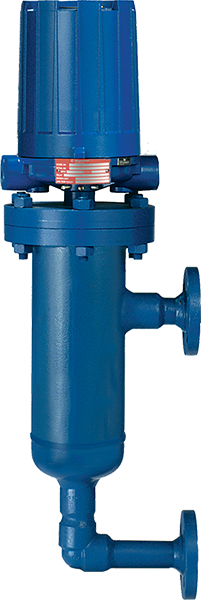

B60 Komorowe sygnalizatory pływakowe

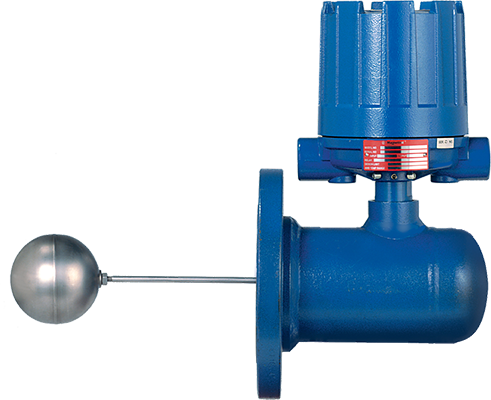

T62 / T64 / T67 Sygnalizatory pływakowe
